逻辑IC，即逻辑集成电路，是一种将多个逻辑门集成在一个芯片上的半导体器件 ，堪称电子产品的“大脑”。它就像一个精密的指挥官，通过处理和传输数字信号，来实现各种复杂的逻辑运算和控制功能，确保电子产品有条不紊地运行。

逻辑IC的应用领域非常广泛，包括通信、消费电子、汽车电子、工业控制等。

针对移位寄存器应用需求，维安推出 WJ74HC595产品，其不仅搭载输出寄存器与三态输出结构，还支持 8 位串行输入，以及并行、串行两种输出模式。

产品工作原理

WJ74HC595内部包含移位寄存器和锁存器两个核心部分，两者协同工作实现“串行输入→并行输出”的功能。

移位寄存器负责“串行接收数据”，锁存器负责“稳定输出数据”。移位阶段SHCP脉冲配合DS，逐位将数据送入移位寄存器（此时锁存器不动作，输出保持不变）；移位完成后，STCP脉冲触发锁存器，将移位寄存器的数据“固化”到输出端Q0~Q7S，供外部设备使用。

移位寄存器负责“收数据”，锁存器负责“稳输出”，两者通过不同时钟控制，实现了“串行输入”和“并行稳定输出”的分离，让控制更可靠。

结构与功能

● 输入与输出接口

串行输入(DS)、并行输出引脚(Q0~Q7)以及串行输出引脚(Q7S)；

复位引脚(MR)：在低电平下，可用于移位寄存器复位；

使能引脚(OE)：低电平下正常输出，高电平输出为高阻态；

● 时钟控制

移位时钟(SHCP):上升沿时触发数据移位；

存储时钟(STCP)：上升沿时将数据锁存到存储寄存器中；

● 内置保护设计

输入端口内置钳位二极管以及限流电阻，可允许输入电压超过VCC电压；

产品特点

● 支持2V~6V的宽电源电压范围

● 低传输延时(VCC=6V时,Tpd=15ns)

●最大时钟频率可满足100MHz（典型值）

●闩锁能力>200mA,HBM>5KV,CDM>2KV

●工作范围支持-40~125℃

产品优势

● 节省IO资源

通过“串行输入、并行输出”的特性，仅需3个控制引脚（SHCP、DS、STCP）即可控制8路并行输出，解决了微控制器（如单片机、Arduino）IO口数量不足的问题。

● 支持级联扩展

可通过级联方式（将前一级的Q7S引脚连接后一级的DS引脚）轻松扩展输出路数，例如2片级联可控制16路，多片级联能实现更多路数控制，灵活适配多设备场景。

● 自带锁存功能

锁存寄存器（由STCP控制）能稳定保持输出数据，避免移位过程中输出信号波动影响外部设备（如LED、数码管显示更稳定）。

● 高速与低功耗

属于HC系列芯片，兼容CMOS电平，工作速度较快（时钟频率通常可达几十MHz），且静态功耗低，适合低功耗电路设计。

● 应用灵活

引脚定义简单，控制逻辑清晰，无需复杂驱动电路，广泛适配LED驱动、数码管控制、IO扩展等多种场景，性价比高。

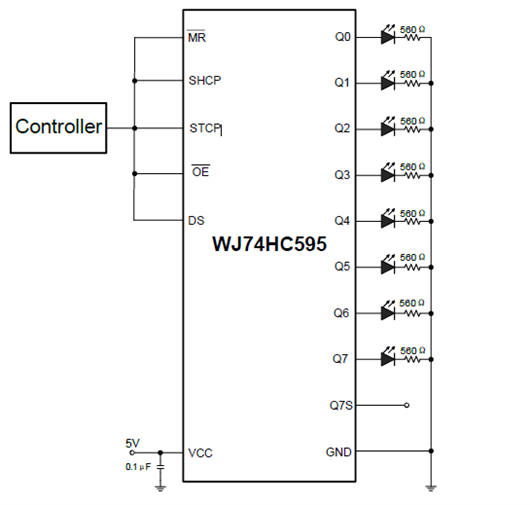

图1/图2：WAYON  WJ74HC595  典型电路

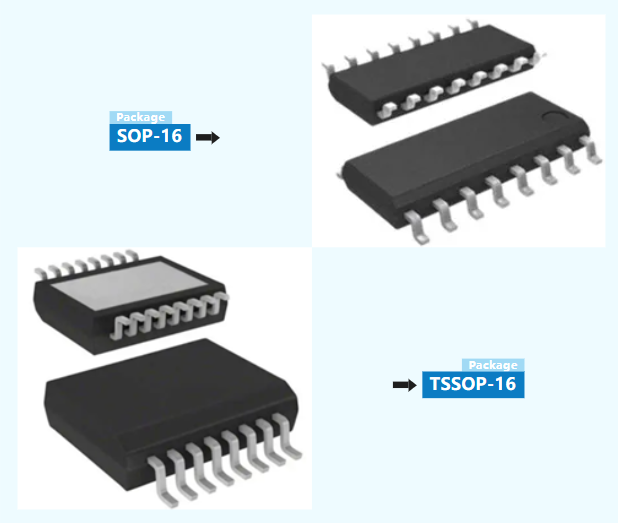

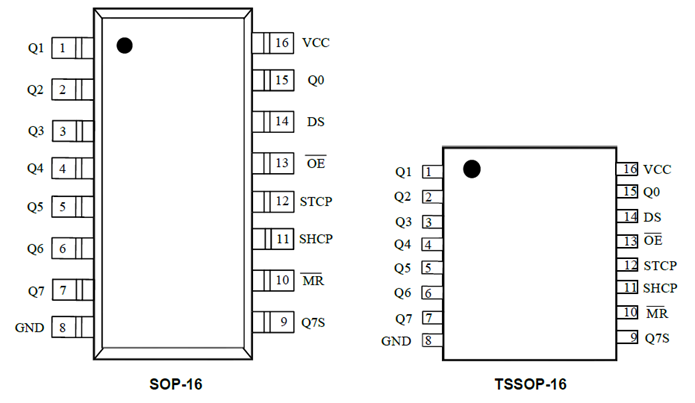

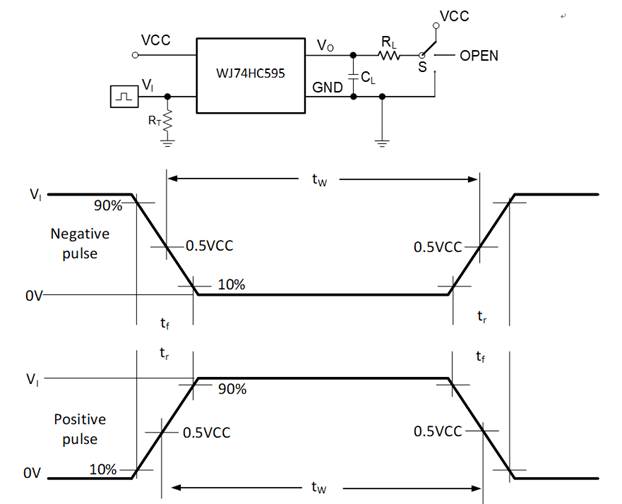

图3/图4/图5：WAYON  WJ74HC595  典型封装

“

产品应用

“

总结

通过“串行输入+并行输出”的设计，WJ74HC595能用3个IO口（SHCP、DS、STCP）控制8路输出，甚至可通过“级联”（把前一级的Q7S接后一级的DS）扩展更多输出（比如2片级联可控制16路），大幅节省控制器的IO资源，这也是它在单片机、Arduino等场景中常用的核心原因。
