24V增压水泵方案介绍

▍产品介绍

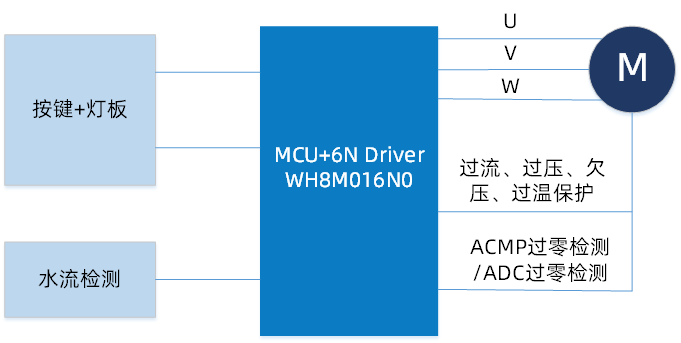

家用增压水泵主要由电源适配器、水流检测器、按键+灯板、增压泵电机等部分组成。当检测到家用水龙头打开时，开始为水管增压工作。支持高低速调节不同水压，支持自动模式和手动模式，具备按键和指示灯，方便用户使用。




▍功能特点

● 电机控制：采用无感方波控制，支持内置ACMP过零检测、ADC过零检测。

● 保护功能：过流保护、过压保护、欠压保护、过温保护等多种保护机制。

● 支持自动模式和手动模式，方便用户不同场景使用。

● 按键交互、灯板显示。


▍应用领域

● 家用增压水泵、热水器增压、太阳能增压、抽水泵


▍功能说明

● 三个按键，分别是自动/手动、高速/低速、停止

● 水流检测开关用于检测是否有水流流过

● 最大功率48W，最大电流2A

● 最大扬程10m

● 最大流量18L/min

● 口径是家用水管4分


▍技术特点

● 稳定启动：支持高频注入，因电机个体差异，也支持稳定的强拖启动。

● 功能支持过温、过流、欠压、过压保护功能

● 灵活的反电动势检测，可确保电机最大功率运行。


▍波形展示

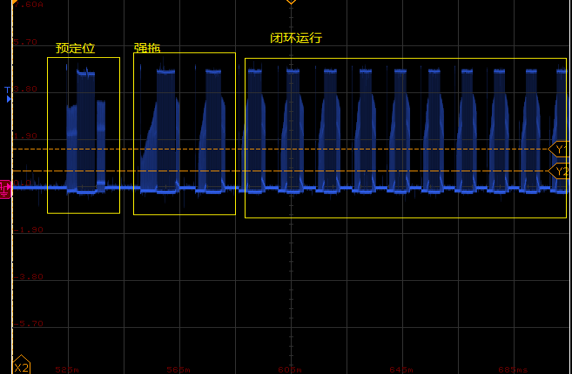

启动波形

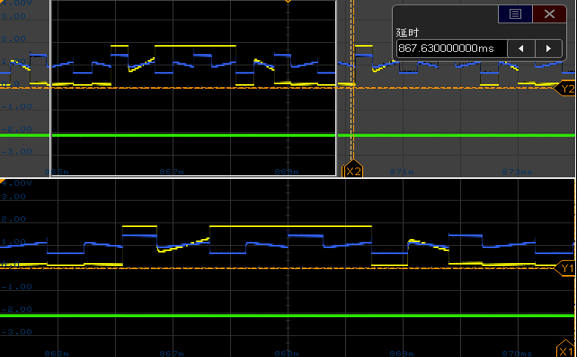

带载测试中最大转速波形

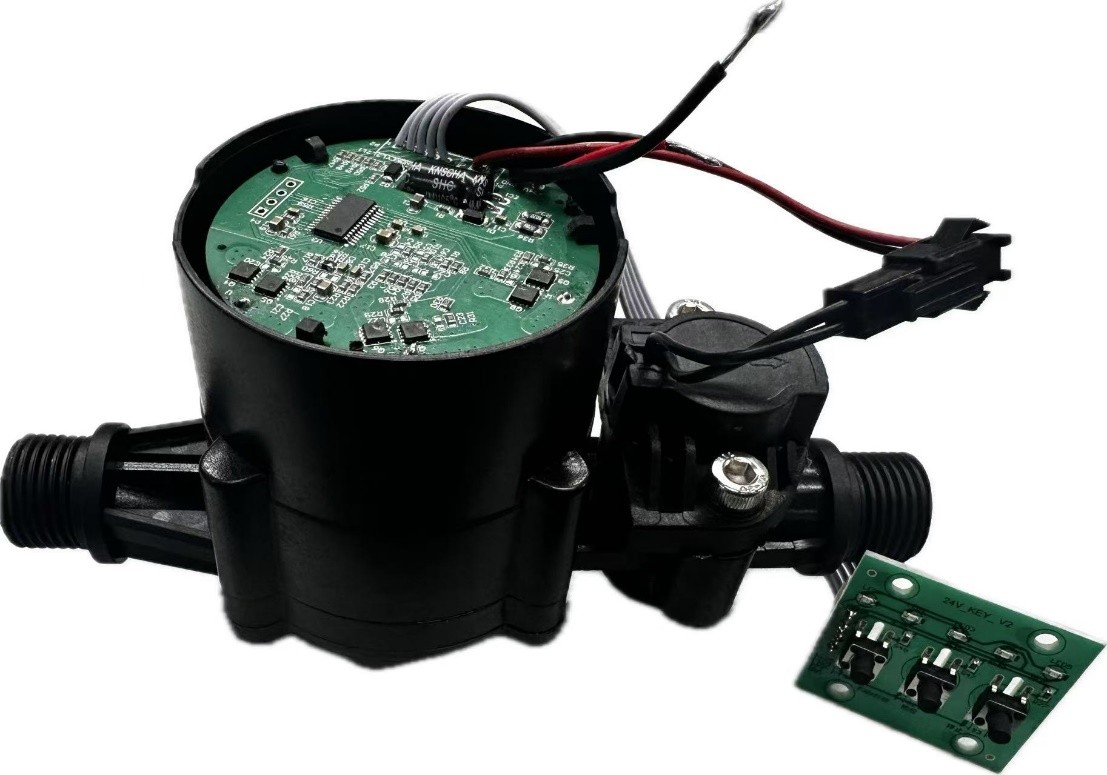

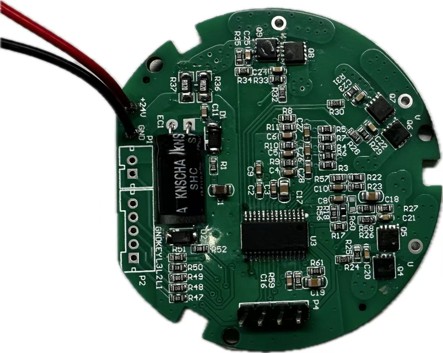

▍静态展示
