▍产品介绍

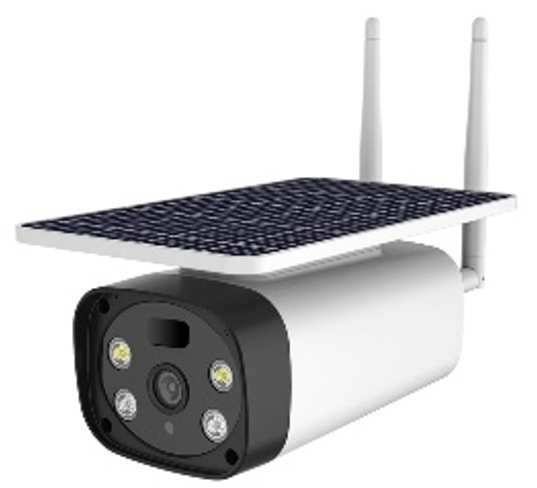

4G太阳能摄像头产品是一款适用于户外环境的安防产品，产品由SOC主控、4G模块、PIR模块和MCU模块几个部分组成。其中MCU模块主要负责产品的功耗管理。MCU会根据电池的电量和管理策略，管理各模块的上下电情况；在低功耗模式下，会根据PIR模块、4G模块的上报信息及时唤醒SOC并上报唤醒源，供SOC决策。在低功耗模式下，整板功耗低至10uA以下。
产品搭配5V 15W 太阳能板，6 节18650 2000mA 电池，阴天能连续工作3 天左右。

▍功能特点

● 功耗管理

● 系统状态检测

● 配置更新与固件升级

● 定时布防（WY32F1030）

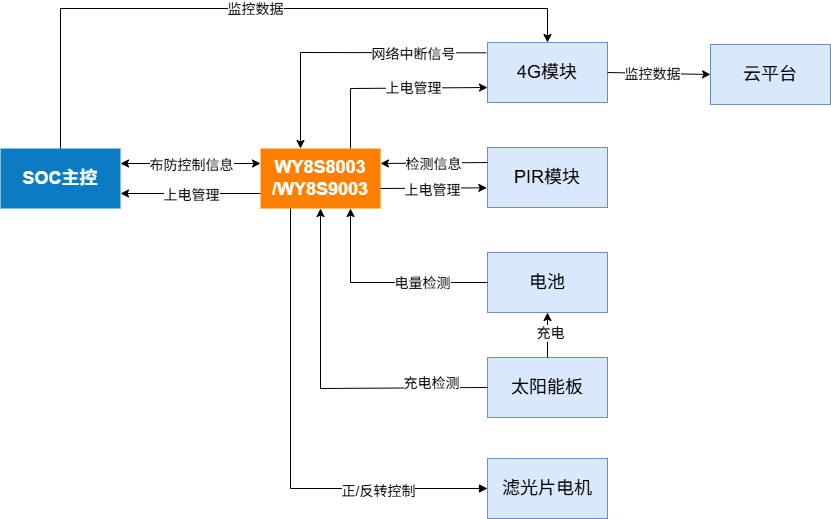

▍硬件参考设计

电源管理

● 充电检测模块

● 电量监测模块

外设模块状态监测

● 4G、PIR模块状态监测

● PIR配置

状态显示

● LED灯珠显示系统状态

● UART上报系统信息

▍功耗管理

● MCU作为整个系统的功耗管理单元，负责电池不同电量下各模块的上下电管理。系统根据电池是否充电分为混电模式和低功耗模式两个主模式。

● 每种主模式下，根据电量的不同又分成了几种子模式。在不同子模式下执行不同的功耗管理策略。

● 在电量低于下限值时，MCU会给特定模块断电，以节省电量。在电量恢复到上限值，MCU会给特定模块上电，恢复系统的正常运行。

▍状态监测

● 电量检测：MCU负责电池电量监测和充电状态检测；

● 其他模块检测：在SoC休眠模式下，MCU负责检测PIR和4G模块的工作状态。在这两个模块出现异常时唤醒SoC并上报唤醒源，由SoC进行决策。

▍模块配置与固件升级

● 配置管理：在系统工作状态下，SoC可向MCU发送更新或读取PIR配置命令，由MCU执行相应的操作。
● 在线固件升级：MCU模块还支持在线升级固件功能，BOOT和APP分离，支持升级失败后再次升级。
