维安

充气泵方案介绍

▍产品介绍

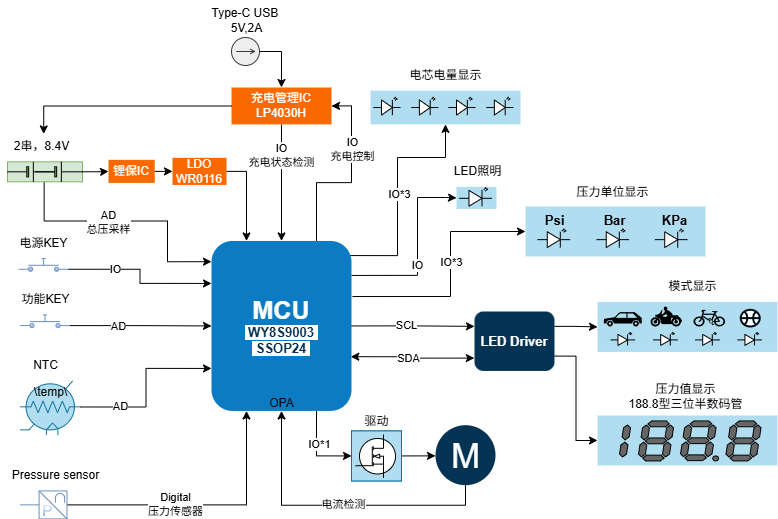

电子打气泵主要由压力传感器、MCU、低噪音马达、充电器等部分组成。当气体容器需要充气时，打气泵的压力传感器会自动感应当前气体压力，并反馈给MCU进行控制。

▍功能特点

● 锂电池管理：充放电控制、电量计算、电量显示，具有电压保护、温度保护。
● 电机控制和压力检测：实时检测气压，到达设定气压值时关闭电机。具有电机过流保护功能。
● 多种充气模式设定与指示：四种标准充气模式、三种气压单位可选，支持自由模式及灵活设定目标气压和单位。
● 三种LED照明模式。

▍应用领域

● 车载充气泵，家用充气泵。

▍功能简介

● 五个按键，分别是+，-，灯，模式；
● 电源键：长按2S开机/关机；双击打气/单击停止打气；
● +/-键：短按设定压力值，压力值按1PSI增加或递减；长按+/-键，数字快速增加或递减；
● 灯键短按打开照明灯，短按切换闪烁模式；
● 模式键：有5种模式，短按5种模式来回切换，长按切换单位；
A.自行车模式：30-65PSI，默认45PSI；
B.摩托车模式：1.8-3.0bar，默认2.4BAR；
C.汽车模式:1.8-3.5，默认2.5BAR；
D.球类模式：4-16psi，默认8PSI;
E.用户自定义模式（开机默认）;
F.4颗电量显示：电量25%以下，单电量灯闪烁；

▍技术特点

● 精确测量气体压力：充气过程中通过压力传感器实现气体压力的精确测量。
● 操作简单、快速充气。
● PCBA控制板带过充，过放，过流保护功能、带温度过高安全保护功能。

● 采用高性能、高精度、抗干扰能力强、多样化资源、低功耗等特点的打气泵芯片。

▍技术特点

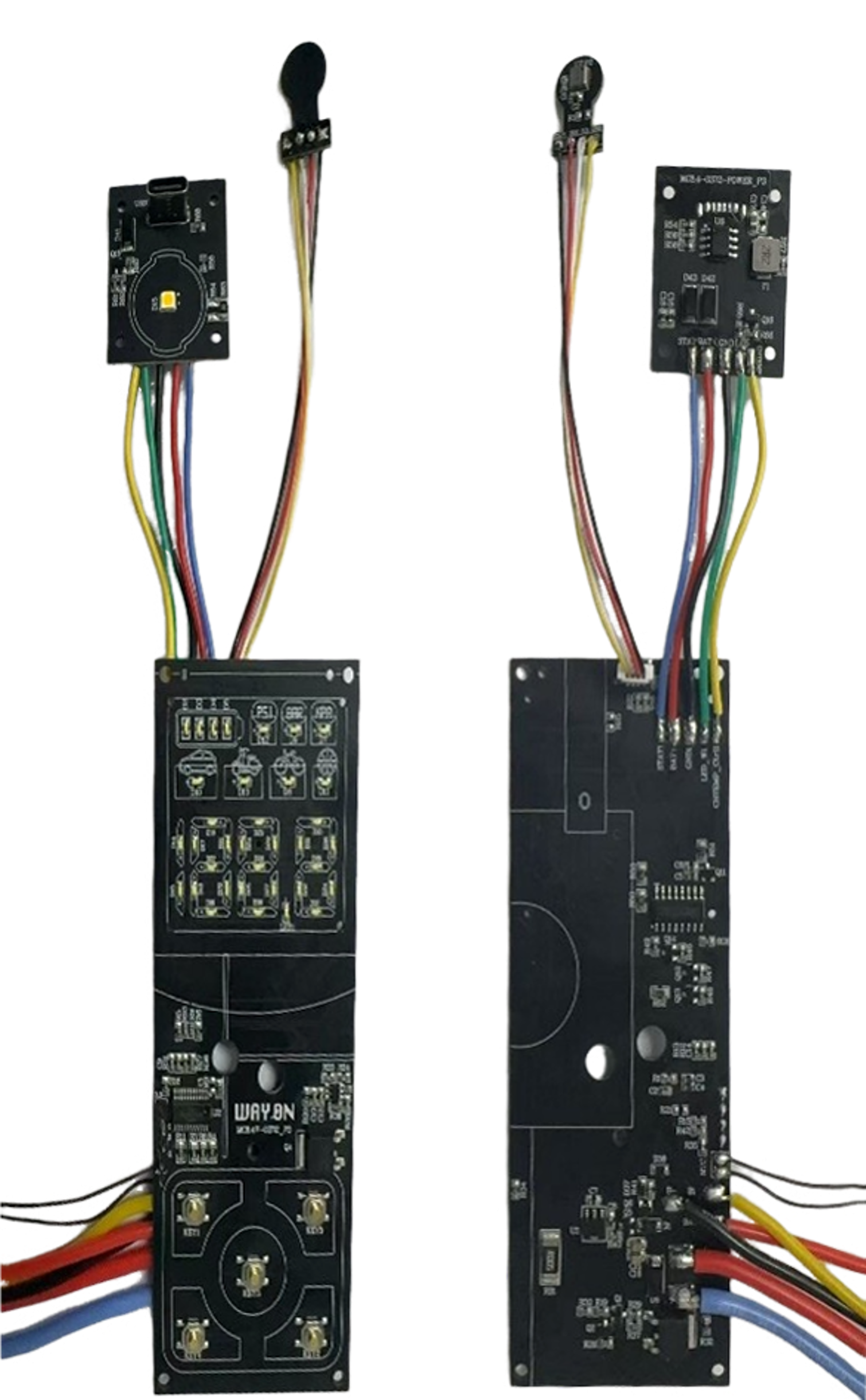

正面布局 / 反面接线

匹配电机
