模拟开关的主要功能是完成信号链路中的信号切换，其采用 MOS 管开关方式实现对信号链路关断或打开，从而实现信号开关、隔离、选择、调理、传输等功能。

模拟开关广泛应用于手机及移动设备，网络通信及服务器，工业控制，汽车电子，等各个行业。

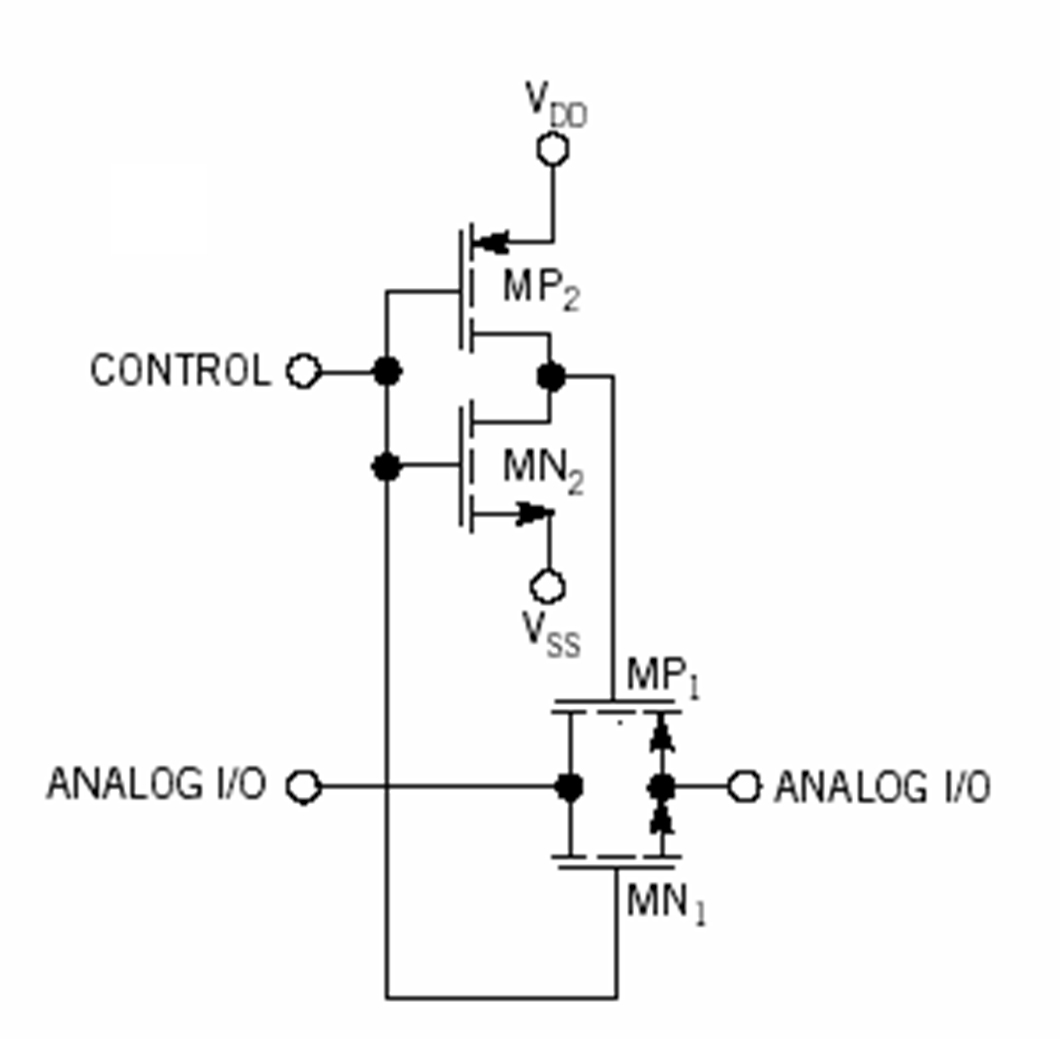

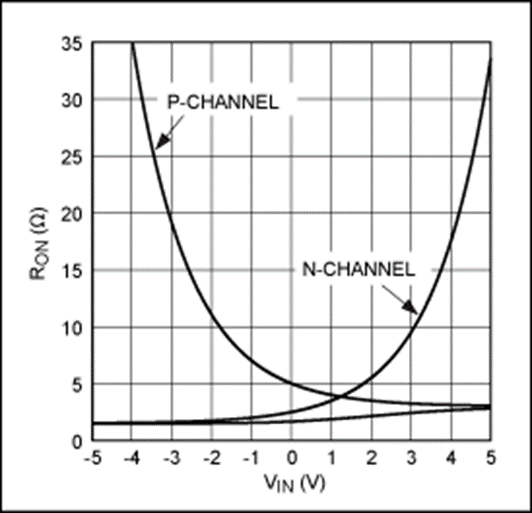

图1、图2：模拟开关的基本原理

维安针对模拟开关广泛的客户群和应用，开发了通用模拟开关、高速USB模拟开关、音频模拟开关等信号链产品，持续给客户提供整体解决方案。

理想状态下，模拟开关应具备两大特性：导通时，电阻为零，使得信号能毫无阻碍地传输，输出与输入完全一致；断开时，电阻趋近于无穷大，保证两个信号完全隔离，互不干扰。在这种理想状况下，开关的输入和输出端可依据实际驱动需求灵活互换。

然而，实际的模拟开关由于存在大量寄生效应，会对系统性能产生影响。导通状态下，输入与输出间不可避免地存在一定电阻和电容。这些因素综合作用，会导致输入信号出现不同程度的衰减与失真。而在关断状态时，输入和输出之间同样存在一定的残余电阻和电容，这就使得输出与输入之间仍存在微弱耦合，无法实现彻底的隔离 。

针对模拟开关在应用中的要求，维安高性能模拟开关具有以下特点：

1、低功耗

2、支持过压保护

3、较低的导通电阻

4、高带宽

5、较高的关断隔离度

6、串扰抑制可降低信号失真

7、增强ESD保护

8、工作范围：-40℃ to 85℃

模拟开关的主要性能参数有电压范围、导通电阻、串扰、隔离度、带宽以及眼图等。

1、电压范围

包括供电电压范围以及模拟电压范围。

2、导通电阻

开关路径接通后插入信号路径的电阻。

3、带宽

可通过开关且衰减不超过 3dB 的信号频率范围。

4、隔离度 & 串扰度

关断隔离 (OISO)：测量关断状态开关阻抗；

通道间串扰 (XTALK) ：对从导通通道到关断通道之间不必要的信号耦合的一种量度。

5、眼图

一系列数字信号在示波器累积而显示的图形，可以观察出码间串扰和噪声的影响。

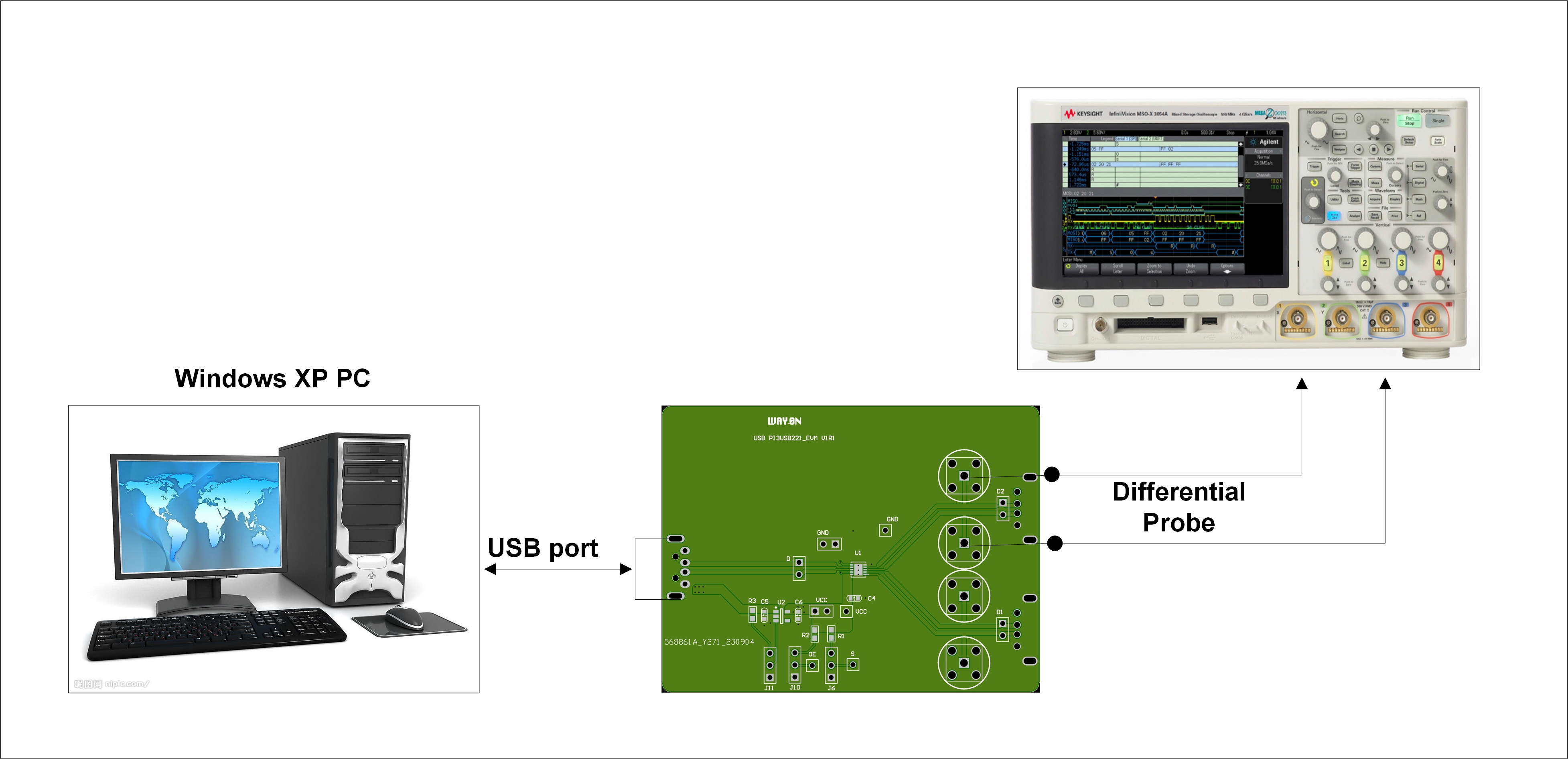

图3：眼图测试设置

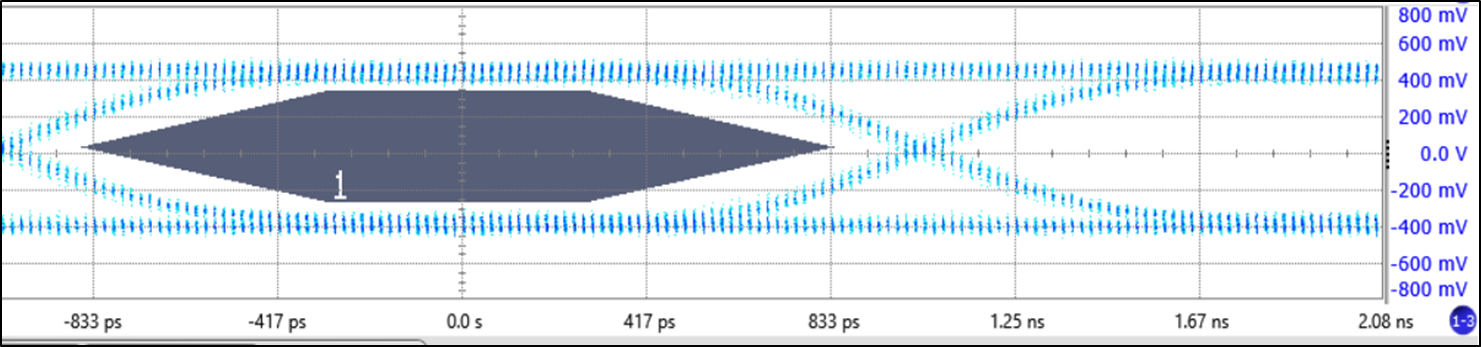

图4：产品测试结果

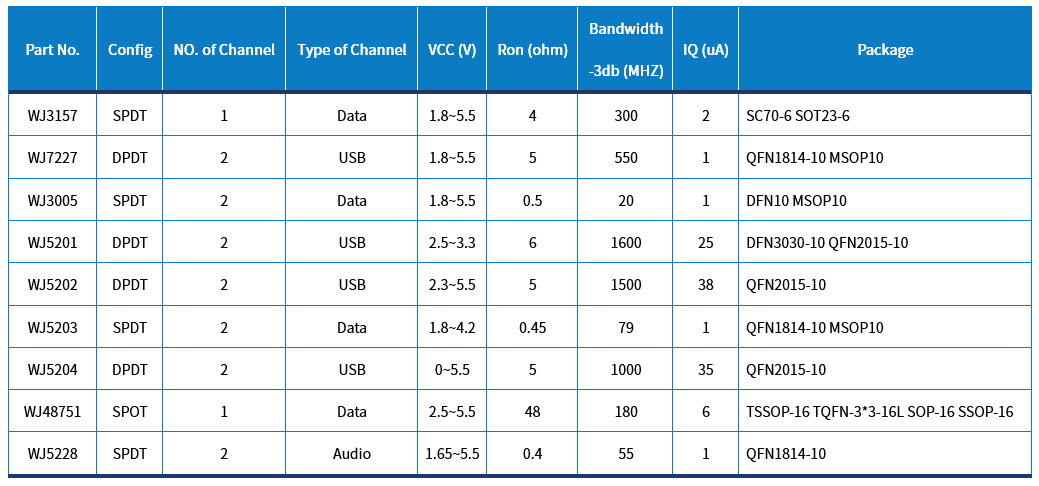

维安模拟开关产品选型表

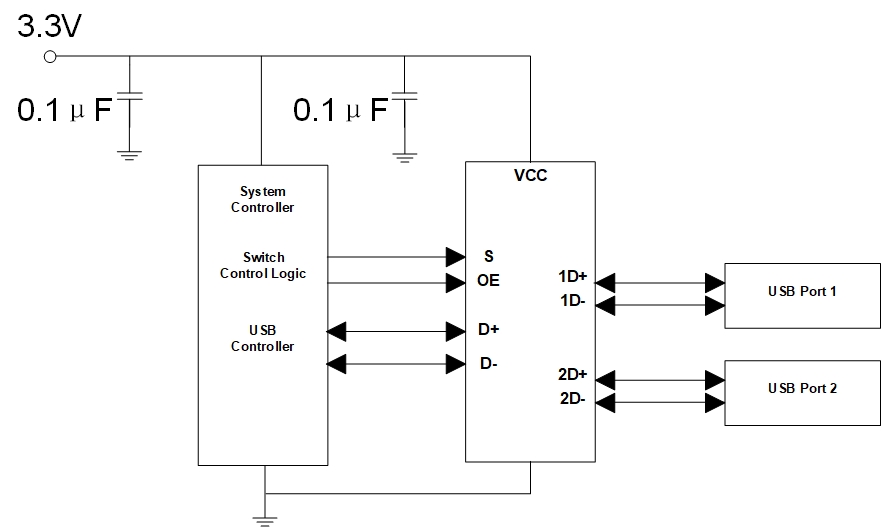

USB模拟开关典型应用电路
