VDMOSFET全称垂直型双扩散金属氧化物半导体场效应晶体管（Vertical Double-diffused Metal Oxide Semiconductor Field Effect Transistor），它具有高输入阻抗，开关速度快，热稳定性好等优点，同时具有正温度系数和良好的电流自调节能力。

维安VDMOS的产品优势及特点

在VDMOSFET的设计中，维安重点优化耐压和导通电阻的矛盾，提高耐压并兼顾低导通电阻；同时降低Qg及开关损耗。维安VDMOSFET通过优化设计提高雪崩耐量、拓宽安全工作区进而提高通用性和耐用性。针对工业控制等高可靠应用场景，维安开发高质量的氮化硅钝化层工艺，显著提高器件的可靠性。

图一  晶圆结构图

图二  晶圆钝化提高可靠性

依托维安成熟的电源及工业控制客户群，维安开发了200V-1500V的VDMOSFET产品，电流涵盖2A~40A，封装涵盖TO-251，TO-252，TO-262，TO-220/F，TO-247，TO-3PF等；

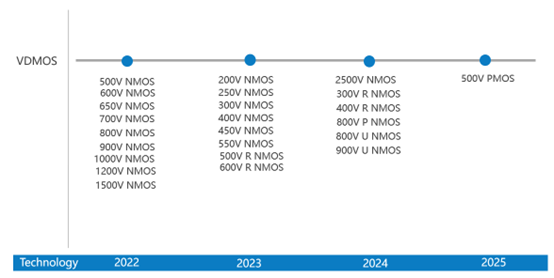

图三  维安VDMOS Roadmap

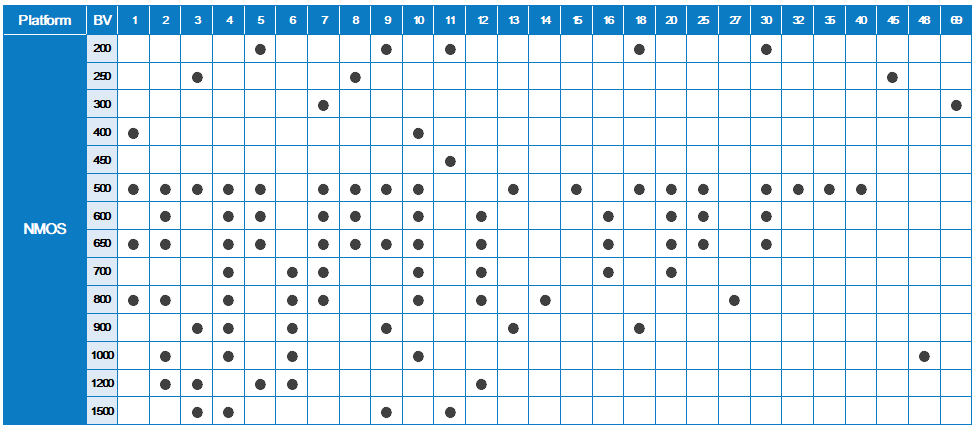

图四  维安VDMOS 量产规格

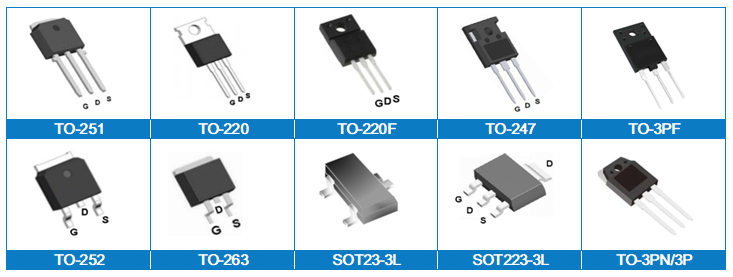

图五  维安VDMOS 封装

VDMOS被广泛应用于适配器、LED驱动电源、TV电源、工业控制、电机调速、音频放大、高频振荡器、不间断电源、节能灯、逆变器等各个领域。

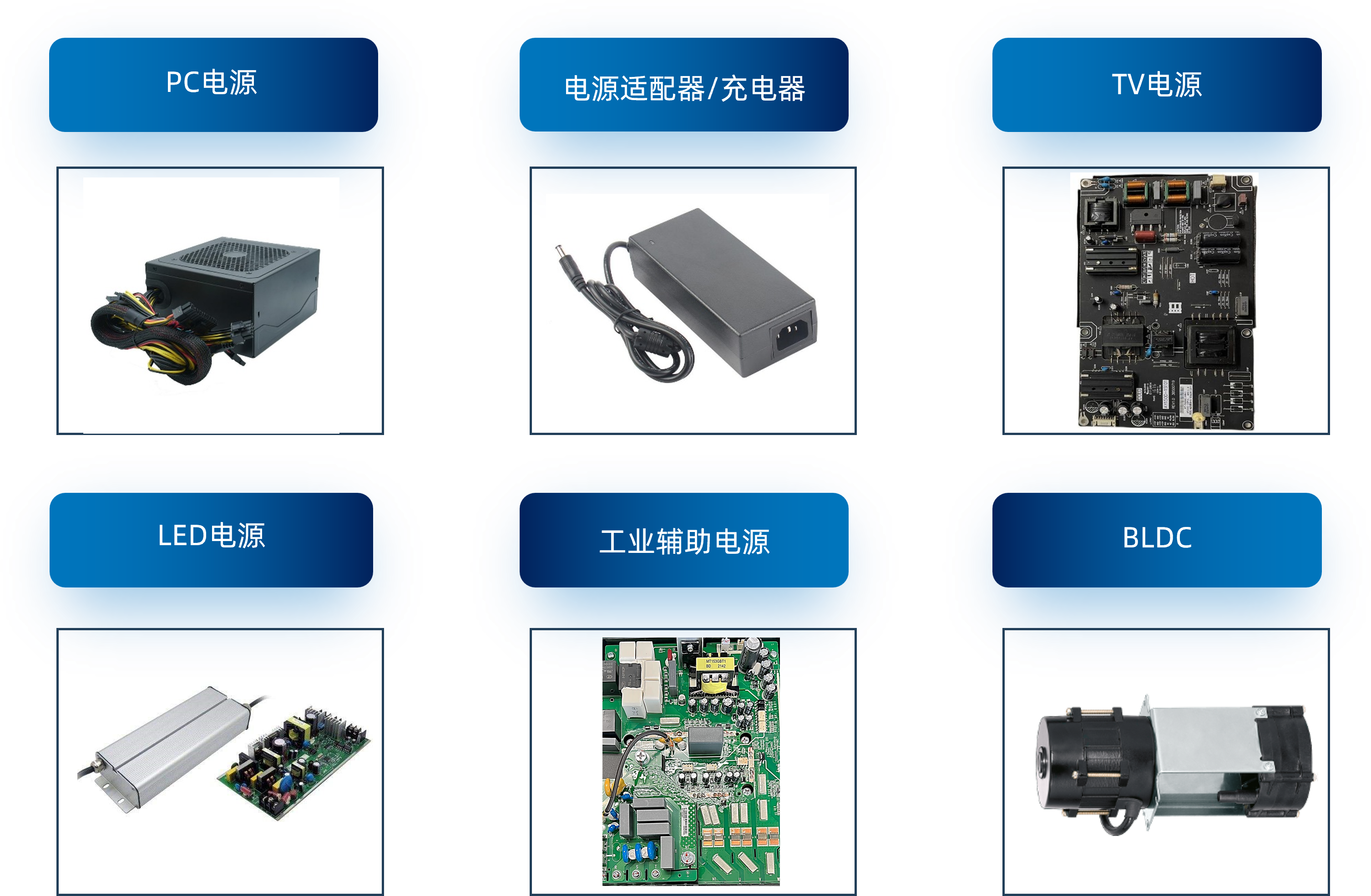

图六   VDMOS 应用行业

维安VDMOS典型应用

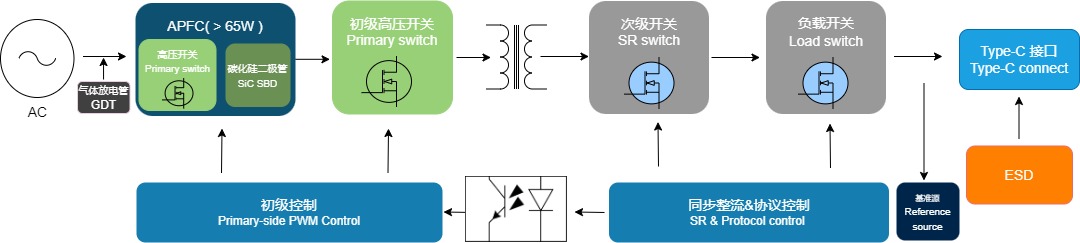

1、适配器（开关电源）的应用

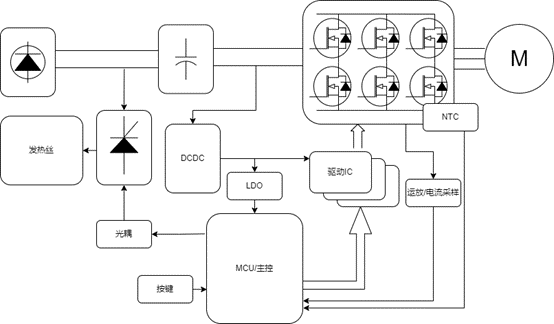

2、高速风筒（BLDC驱动）的应用

功率半导体作为电力系统的重要组成部分，是提升能源效率的决定性因素之一。未来维安会结合客户应用开发更多的VDMOS新规格、新封装；比如高压300V，400V快恢复系列等规格。为客户提供更多选择，以在高性能效率转换、高可靠应用场合实现效率、功率密度和可靠性的最佳组合。

跳转产品中心页面，了解更多维安MOSFET产品信息：https://www.way-on.cn/Product-Center/362.html
