电压基准源是一种精密模拟芯片，它被用来维持高精准、低噪声和恒定的输出电压，即使受到环境温度、电源电压或者负载电流的变化，输出电压也能维持在稳定范围。电压基准源广泛应用于智能自动化、医疗电子、光伏新能源、工业及物联网、汽车电子、数据中心及网络通信领域，在电子系统上发挥着越来越重要的作用。电压基准作为模拟芯片重要的基础元件，已经成为维安高性能模拟IC版块重要的产品系列。维安可调并联电压基准产品WR431，拥有高精度、低温漂、低功耗的优秀特性，能够在宽负载电容范围下稳定工作。

产品亮点

高初始精度消除了系统校准的需求；低温漂系数提高了系统的精度。多种输出电压规格可挑选，宽温度范围覆盖了绝大部分应用场景。在25℃下具有优于±0.4%的精度，并在宽工作温度和电流范围内有良好的温漂性能。维安可提供2.5V 和1.24V两种规格电压基准源产品，该系列产品同时开发有车规级应用和工规级应用，其中车规级别产品均符合汽车AEC-Q100 Grade 1标准，工业级产品可在-40~125℃环境温度下工作，为诸多严苛的工业及汽车应用提供出色的性能。

主要特性

● 可调输出电压范围: 2.5~36V

● 基准源精度：0.4%，0.8%(TA=25℃)

● 低温漂：6mV(TPY)

● 最小阴极维持电流：0.4mA

● 关断电流：0.04uA

● 低温漂系数：20ppm/℃

● 动态阻抗：0.15Ω

● 容性负载高稳定性；

● 宽工作温度范围：-40~125°℃

● 高可靠性特性：2000V-ESD等级

● 可提供封装：SOT23-3，SOT23-5，SOT89，TO92

● 符合汽车AEC-Q100 Grade 1标准

典型应用

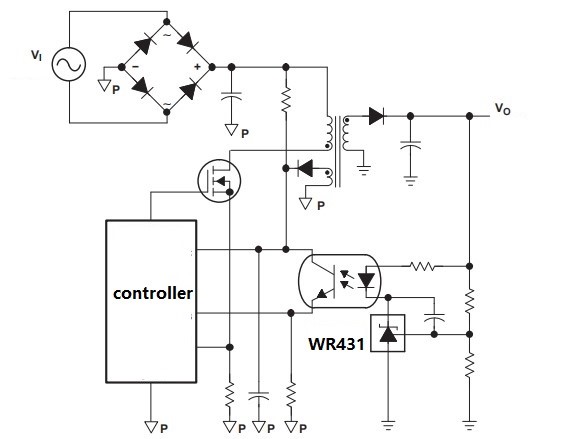

图：维安WR431在开关电源的应用

低温漂性能

低温漂特性反映了基准电压VREF在整个温度范围内的偏差，即器件的温度系数。WR431在-40~125°温度范围内基准电压偏差约为9mV。

灌电流能力

灌电流能力反映了WR431在维持基准电压稳定的同时，提供的工作电流能力。WR431可提供1 mA ~150mA 范围内的工作电流。

最小阴极维持电流

最小阴极维持电流反映了WR431维持正常基准电压值所需的最小阴极电流大小。WR431器件仅需要0.4mA的电流即可维持基准电压值。
