什么是RS-485？

RS-485标准名称是TIA/EIA-485-A，是一种串行通信标准，但是人们会习惯称之为RS-485标准。串行RS-485通信抗噪声性能好、通信速率高、传输距离远，用于多点互联时非常方便，可以省掉许多信号线，因此在工业、自动化、汽车和建筑物管理等现场总线中得到广泛应用。

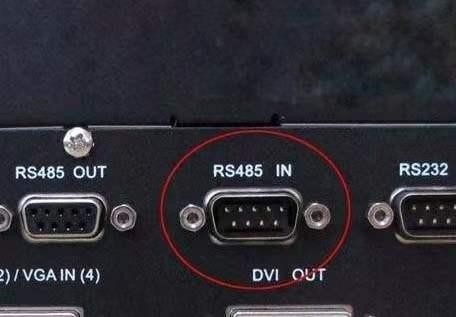

RS-485接口实物图

什么是RS-485收发器？

RS-485收发器主要功能是将来自微控制器（MCU）的发送信号TX通过“发送器”转换成通讯网络中的差分信号，将通讯网络中的差分信号通过“接收器”转换成MCU接受的RX信号。任一时刻，RS-485收发器只能工作在接收或者发送两种模式之一。

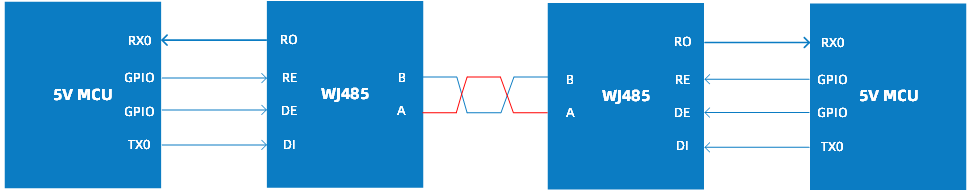

RS-485收发器数据传输链路

RS-485通信是一项相对成熟的技术。尽管如此，RS-485收发器的市场预计将随着工业自动化和电动汽车的日益普及而有所增长。

随着产品技术布局的多样化及新领域的开拓，维安近期也推出了WJ485和WJ3485两款485收发器产品,同时满足5V供电和3.3V供电的需求，目前两款产品均已实现量产。

维安RS-485产品概述

WJ485是一款5V供电、半双工、低功耗、低转换率的RS485收发器，完全符合TIA/EIA-485标准。该器件在具有1/8个标准485负载时，允许在总线上多达256个收发器。WJ485具有低转速驱动器，可最大限度地减少EMI，从而实现1Mbps速率下数据的无差错传输。

WJ3485是一款3.3V供电，半双工，低功耗，RS-485收发器，其完全符合TIA/EIA-485标准。该器件在具有1/8个标准485负载时，允许在总线上多达256个收发器。相比于WJ485来说WJ3485允许高达12Mbps速率下数据的无差错数据传输。

产品优势

● 完全符合TIA/EIA-485标准

● 符合工业级应用需求

● 1/8个标准485负载时允许在总线上

● 多达256个收发器

● 工作范围：-40℃ to 85℃

● 出色的抗噪性能

● WJ485具有低转速驱动器，

● 支持1Mbps速率下数据的无差错传输

● WJ3485允许最高12Mbps速率下

● 数据的无差错数据传输

保护特性

● 短路保护

● 热关断保护

● 低电流关断模式

● DE和RE上的热插拔

● WJ485：A/B  PIN高达16kV 的HBM保护和CDM保护

● 封装：SOP-8

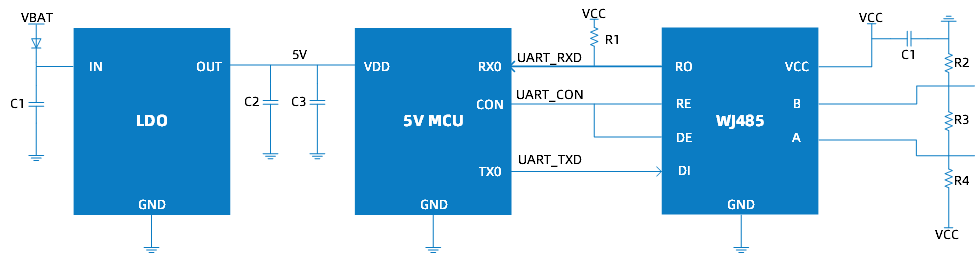

典型应用电路

RS-485应用电路

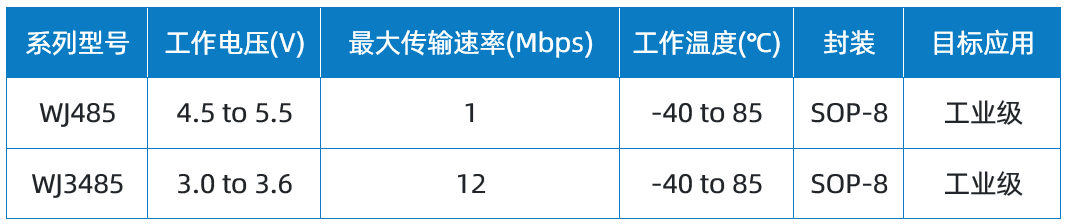

产品信息

站在市场和客户的角度，维安将积极的拥抱发展趋势，继续发挥自身技术产品优势，增强在客户端的竞争力。
