随着社会进步，电子产品轻量化、智能化、无线化需求日益增长，锂离子电池在便携式电子设备与电动汽车领域应用越来越多。但由于锂电池自身不稳定的特性，其安全性一直是锂电行业重点关注的问题。

自控制保险丝(Self Control Fuse 简称SCF)是一种锂电池保护的表面贴装型保护器件，旨在防止电池使用时的过电流和过电压。适用于手机、平板、笔记本、吸尘器、割草机、电动车、电动工具、5G基站储能、扫地机器人、物流机器人等产品的锂电池防护。

传统的保险丝只有过电流保护功能，当电路中电流异常升高时，保险丝会自身熔断切断电流，而当电路中电压异常升高时，则无法起到保护电路安全的作用。SCF具有过电流和过电压双重保护功能，不仅能在过电流异常时熔断，过电压时异常发生时，SCF也会熔断，起到保护电路安全运行的作用。

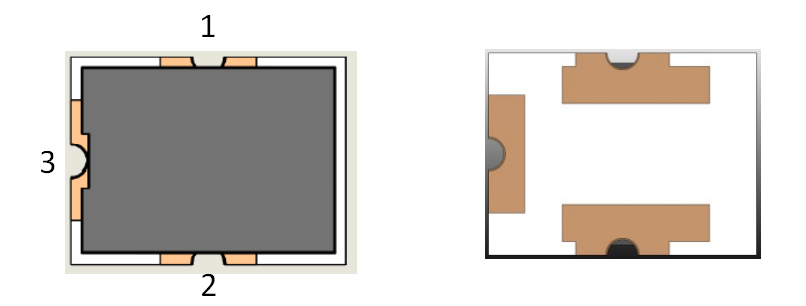

SCF的正面封装图和反面焊盘图

维安（WAYON） SCF产品结构设计合理，发热体设计在陶瓷基板上部，当电池需要保护时，发热体的热量能迅速传递至合金，使合金熔断;助熔断剂的添加量自动监测，合金焊接后外观自动监测，可确保SCF产品在需要提供保护时，快速熔断；产品生产检测设计合理，每个产品的上盖，单独加压，非整板产品同时加压，以确保每个产品的上盖均有足够的粘接拉力，能更好的防止上盖脱落问题；对合金等材料进行定制化改进，使产品耐受大电流冲击能力增强，浪涌冲击耐受次数在20次以上；成品检测含电压上限和电压下限等措施，检测结果安全可靠，同时维安SCF通过了UL和TUV认证，品质可靠。

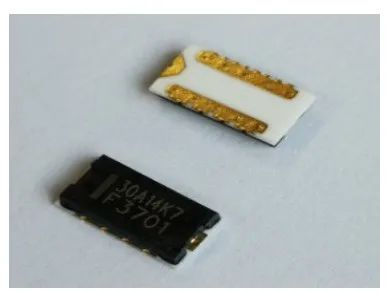

维安SCF实物图

UL和TUV认证综合实验室

过电流保护：当过电流达到2倍额定电流时，保险丝将会被烧断，以达到切断电流的功效，确保电池安全。

过电压保护：当二级保护IC监测到异常电压，过电压保护将会启动。二级IC会使FET通路，让电流流经保险丝内部的加热器，加热器会产生热量熔断保险丝。

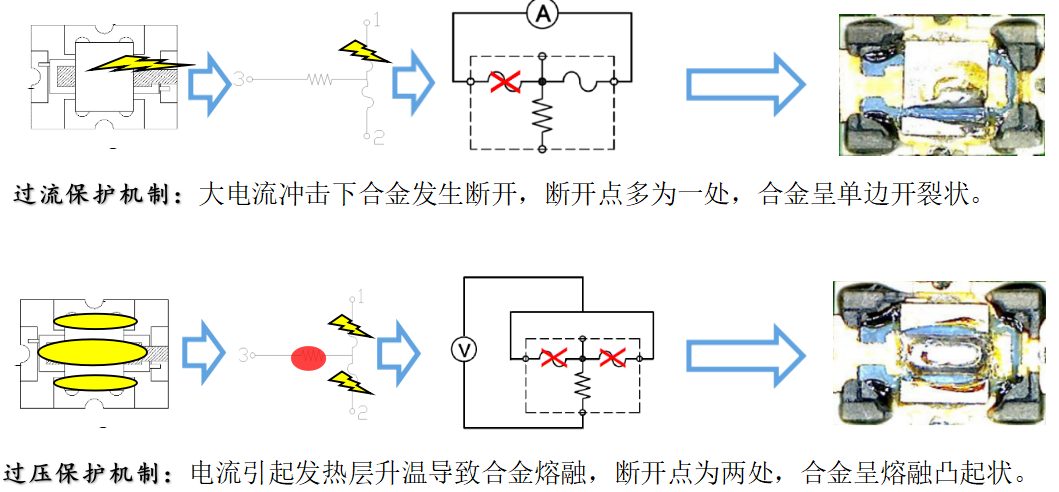

SCF的工作原理

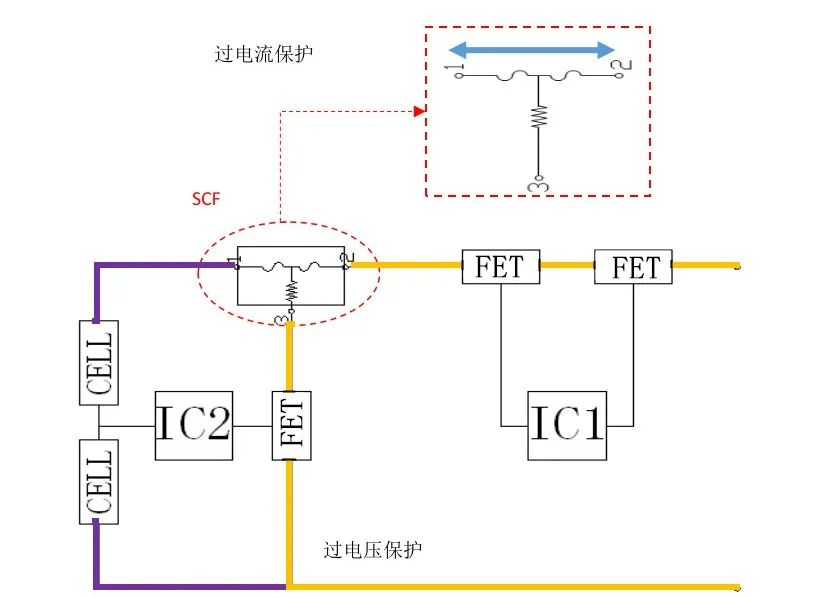

SCF在电路中的典型应用

维安(WAYON)联合上海材料研究所、上海硅酸盐研究所经过多年的科研攻关和研发创新，在自控制保险丝（SCF）产品上已拥有多项自主知识产权。作为能应用于锂电池的表面贴装型保险丝，电流范围能覆盖5A-60A，耐压高达80V，且适用多种类型锂电池过充电（过电压）及过电流保护，超强耐大电流冲击能力和高可靠性能满足多节高串数电池的保护需求。

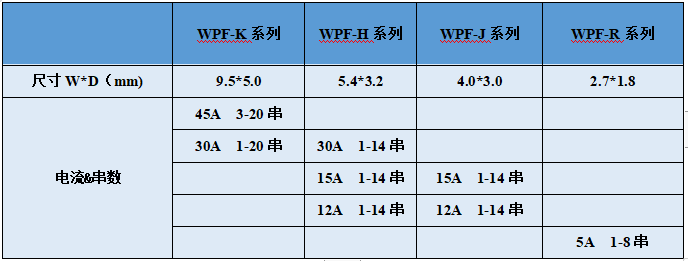

主要产品系列规格
