便携电子设备的守护神! 维安01005系列ESD产品：小身体，大能力

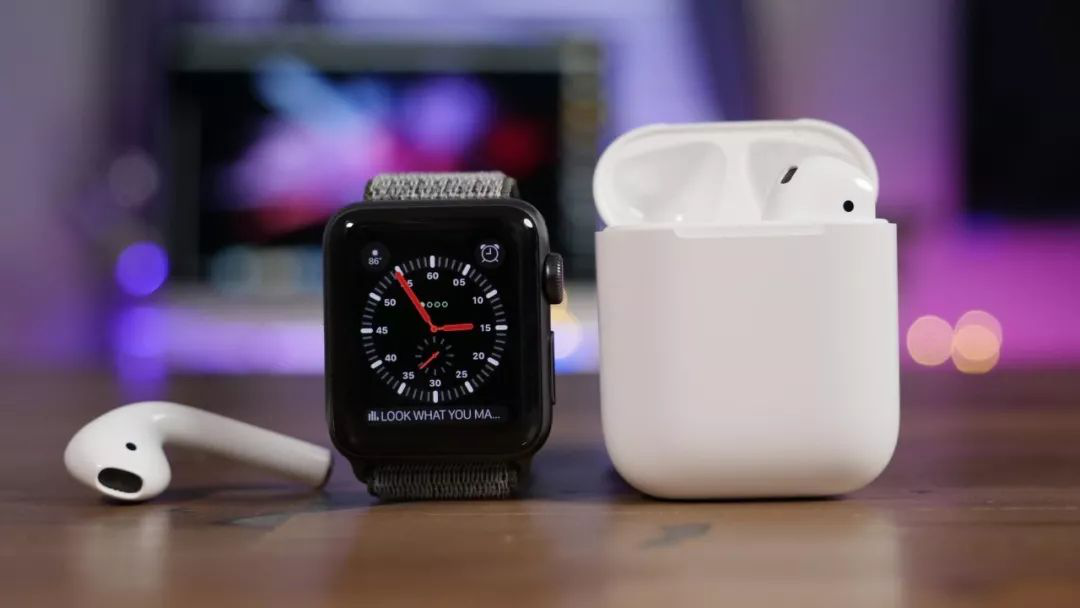

不用去医院，也能随时随地获取身体数据，以更便捷的方式获取实时心率、血压饱和度、血压；联动手机获取消息提醒，就算手机不在身边也能不错过任何一通电话、一条微信；外出跑步忠实记录移动轨迹，合理给出配速建议……近几年来，智能手表、智能手环、智能眼镜、TWS耳机等便携电子设备正凭借着其独有的功能，逐渐普及成为广受青睐的小型化个人终端。在现有的技术方案下，必须依靠元器件的集成化和小型化才能实现设备的小型化与多功能化共存。

作为便携电子设备不可或缺的保护器件，TVS器件肩负着静电保护和浪涌电流泄放的工作，也有小型化的“任务”。在某些设计方案中，即使0201尺寸（0.6mm*0.3 mm*0.3mm）也被设计师“嫌弃”太大太厚。为此维安（WAYON）采用WLCSP封装技术，推出了01005尺寸（0.44mm*0.235 mm*0.125mm）超小型封装体积系列产品，也是国内最薄TVS产品。满足小型化的同时兼顾参数性能：±30kV的静电防护能力、浪涌IPP 15A、钳位电压7.5V，TLP设备测试IPP=16A时，钳位电压6.1V，导通阻抗Rd 0.05Ω，可用于低速数据端口和电源端口。

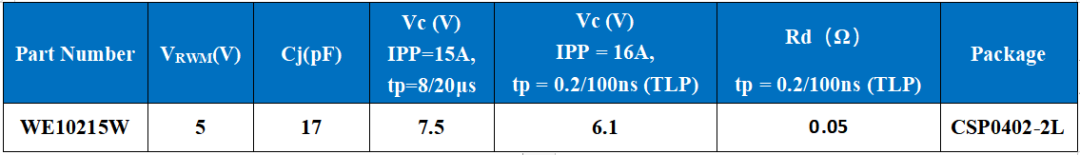

WE10215产品主要参数

采用WLCSP封装使得芯片在封装体中占比大幅度提升，TVS结面积增大，增加了导电路径，又因使用了横向表面型TVS结构，单位面积泄放电流能力获得提升，与此同时产品钳位电压也大幅度降低。

选取一款与之电容相近的类似规格的0201尺寸产品进行浪涌能力对比测试，可见WE10215W极限IPP较0201产品提升1.5倍，钳位电压较0201产品低1.5V。

WE10215W vs. 0201产品浪涌能力对比

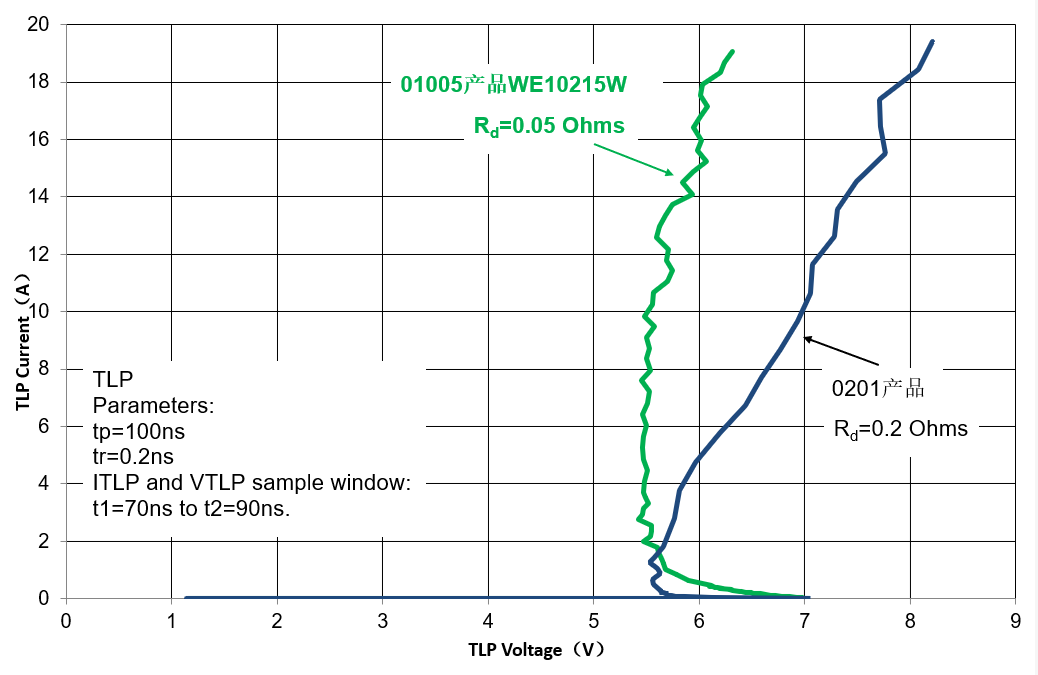

TLP特性曲线比较，WE10215W曲线更加“陡直”，动态电阻降低至0201产品的1/4，钳位电压在16A时低1.5V。

WE10215W vs. 0201产品 TLP能力对比

01005封装外形

为了满足用户需求，维安（WAYON）即将推出适用于3.3V工作电压，浪涌IPP更大、钳位电压更低的产品WE11213W; 适用于USB3.x和HDMI2.0等高速数据端口的产品WE6111EW，这对降低便携设备的整体尺寸具有重要作用。

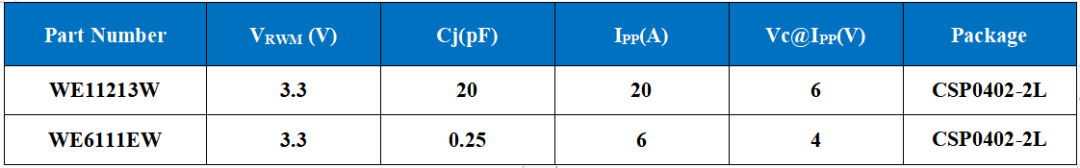

WE11213W和WE6111EW产品主要参数

后疫情时代下，运动、健康和医疗成为便携式设备在移动场景功能的重要拓展方向。社会事件促进需求自然增长的同时，厂商对于需求的培养和引导也至关重要，不同厂商之间的通力合作，必能引爆下一个市场增长点。维安的小尺寸TVS产品将继续引领市场，为新型消费类电子产品保驾护航。
