低电容、低残压!维安半导体放电管在安防领域乘风破浪

随着图像处理技术的发展,对图像清晰度即图像像素要求逐渐提升。同时,图像处理芯片国产化迭代进程加快,也对图像处理芯片前端保护器件的性能要求越来越高,尤其是应用于视频口的保护器件,对其电容和钳位电压(残压)更为关注。

对此,专注深耕保护器件领域的维安(WAYON),推出了低电容、低残压、高性能的半导体放电管——WEOS4-80/8ASx系列产品,目前已大量供货于安防及网通市场。



精确导通、快速响应

维安(WAYON)WEOS4-80/8ASx系列产品英文缩写为TSS(Thyristor Surge Suppresser),是一种开关型的过电压保护器件,使用时可直接跨接在被保护电路两端,具有精确导通、快速响应、浪涌吸收能力强、可靠性高等特点。适用于安防领域视频监控系统DVR(硬盘录像机即数字视频录像机)和NVR(网络硬盘录像机)中BNC接口(同轴接口)浪涌防护。

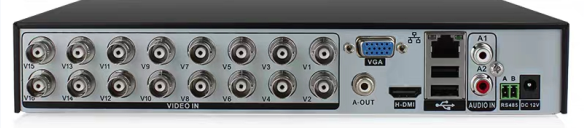

DVR


TSS工作原理:

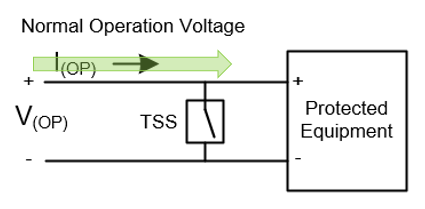

开路状态:TSS在电路正常工作时,器件无动作,此时其高阻保证两线间是完全断开的。


Normal Circuit Operation

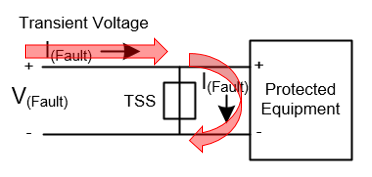

短路状态:当电路中有瞬态过压超过了TSS 保护电压阈值时, TSS器件将会导通,将瞬态电流短路到地,保证了被保护设备的安全。


Operation During A Fault


低成本、高性能

曾几何时,安防监控采集画面不仅清晰度差,而且有严重的干扰和雪花噪点,大大降低了监控的画质。随着视频监控技术的发展以及图像处理芯片迭代更新,视频高清化已经成为不可逆转的趋势,然而,为满足高清的需求,就不得不牺牲了一部分芯片的抗浪涌能力。

维安WEOS4-80/8ASx系列产品通过工艺调整,优化线路布局,仅使用单级保护方案,即可有效保护后级图像处理IC芯片,极大的降低了整体成本。

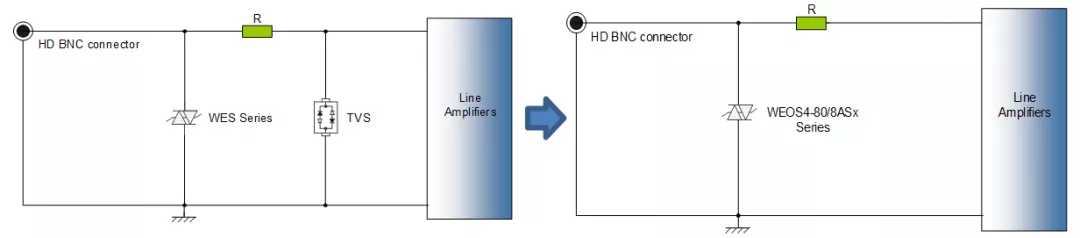

WEOS4-80/8ASx在电路中的典型应用



同时,WEOS4-80/8ASx的低电容设计,能满足更高图像清晰度的像素需要,而低残压设计,则让后级图像处理IC芯片的适用范围更广。此产品在0080工艺平台上进一步优化,通过对关键工艺的结深、浓度以及版图分布进行改进,得到了一系列性能优化的产品。


V - I Characteristics

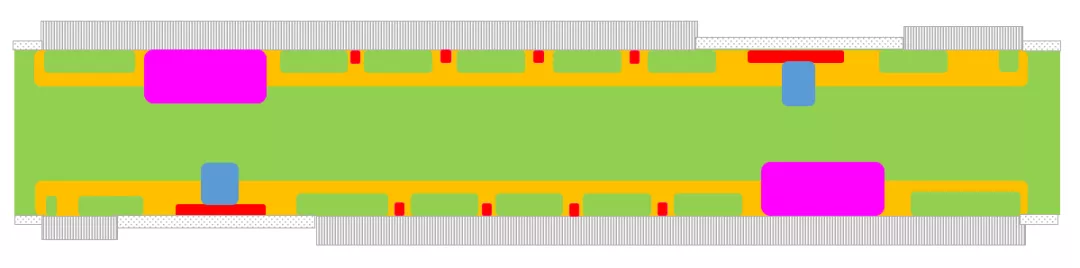

芯片结构示意图

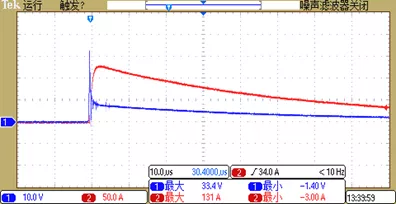

 浪涌发生时TSS动作波形图



因此,WEOS4-80/8ASx系列产品性能领先于国内大多数厂商的同类型产品,主要封装形式为常规SMB/SMA封装和小型化DFN2020-2L(2*2)封装,可满足小空间、低电容、低残压的产品应用场景。

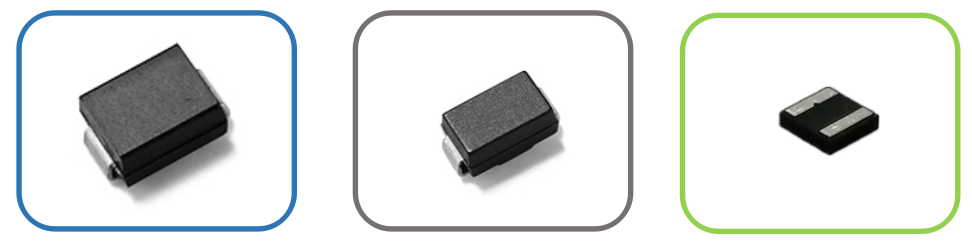

封装外形图



定制化开发服务

维安半导体放电管深耕网通和安防领域,已向网通和安防领域的多家知名客户量产出货。在应用方案设计阶段,公司可以针对客户不同的应用需求进行定制化的保护器件产品开发,或与客户一起对应用方案进行优化。

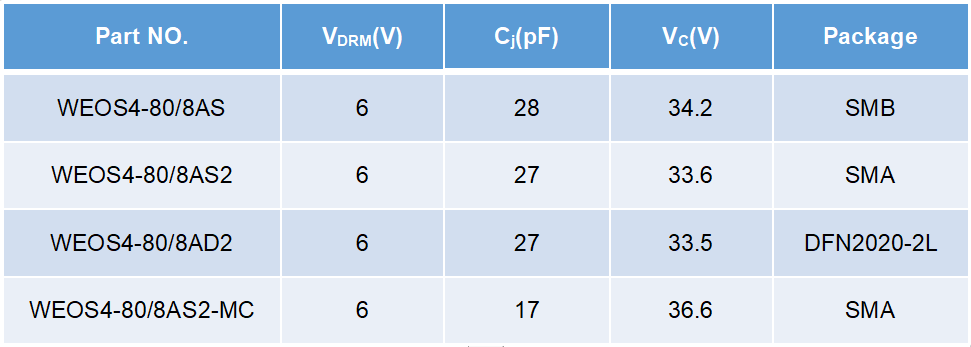

WEOS4-80/8ASx主要系列规格


*Vc@1.2/50μs-8/20μs 42Ω 5KV



在芯片方面,维安推出低残压工艺平台、低电容工艺平台以及均衡参数工艺平台,并通过一系列工艺优化,推出了残压电容均更优的产品。

在封装方面,维安推出了小型化封装系列产品,双路集成系列产品,以及小型化DFN封装产品,目前已大量供货市场,受到了客户的广大好评。
