新能源汽车的“隐形护卫”,揭开维安Auto TVS的神秘面纱

汽车行业经历了百年发展历史,在传统燃油汽车之外,随着人们环保意识的增强,新能源汽车成为了发展低碳经济的必然选择,也是未来汽车产业发展的必然趋势。新能源又称非常规能源,是指传统能源之外的各种能源形式。新能源汽车中电子控制、车载娱乐多媒体、导航、车载通信等电子系统的增多使得电子线路的防护端口越来越多,兼之汽车端口电磁环境较消费电子更加恶劣,作为新能源汽车的核心部件,三电系统的浪涌防护不仅关系着整车性能,还与行车安全息息相关。

维安(WAYON) WSxxP30SMC(-B)-AT系列产品是一款高可靠性车规级TVS产品作为一种钳位型的过电压保护器件,使用时可并联在被保护电路两端,具有精确导通、快速响应、浪涌吸收能力强、可靠性高等特点。适用于车身电源导航仪表车灯等端口的瞬时过电压防护。WSxxP30SMC(-B)-AT系列产品封装形式为常规SMC8.0×6.0×2.5mm封装较小尺寸可以满足汽车多部位的瞬时过压防护。




 TVS工作原理:

电路处于平稳正常工作状态时,TVS器件反向截止无动作,此时其高阻保证几乎无电流流经TVS不影响电路正常工作。当电路中有超过电路正常工作电压的时过电压时,TVS二极管发生雪崩,提供给瞬时电流一个超低电阻通路,同时吸收大电流,将其两端间的电压钳位在预定数值VCClamping Voltage)上,从而保护后级电路免受瞬态高能量的冲击而损坏。当瞬时过电压结束后,TVS自动恢复反向截止状态,使整个回路进入正常电压。

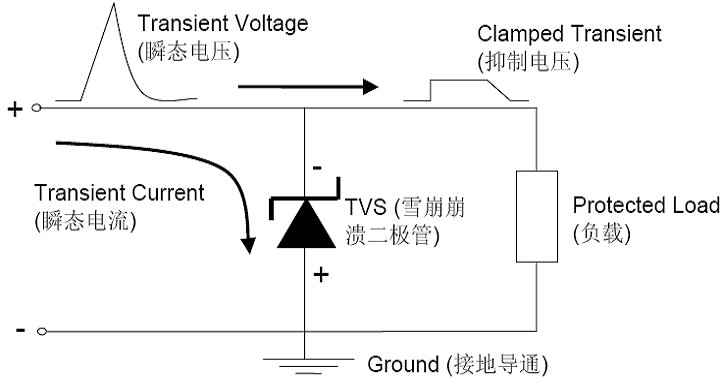

Operation during a Surge

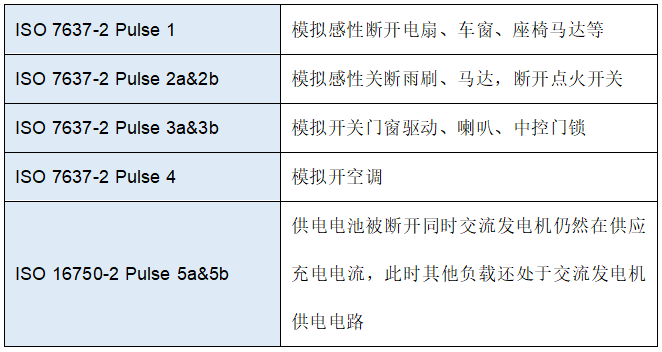

作为ACDC电压端口的防护器件,TVS针对不同电压应用端口需要遵循不同的浪涌测试标准例如针对静电防护IEC 61000-4-2标准、针对电源口防护的IEC 61000-4-5标准、针对信号口防护的ITU K21标准等。车规级TVS由于特殊的汽车应用环境,对其的过压防护需要遵循ISO 7637-2标准ISO 16750-2标准:

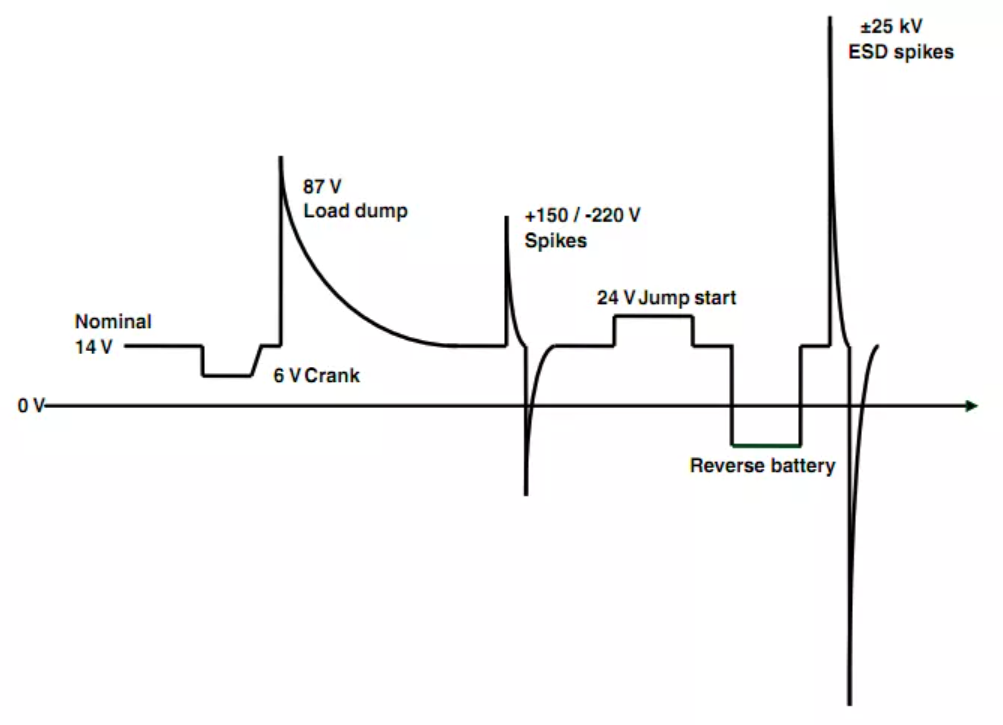

汽车源线波动电压

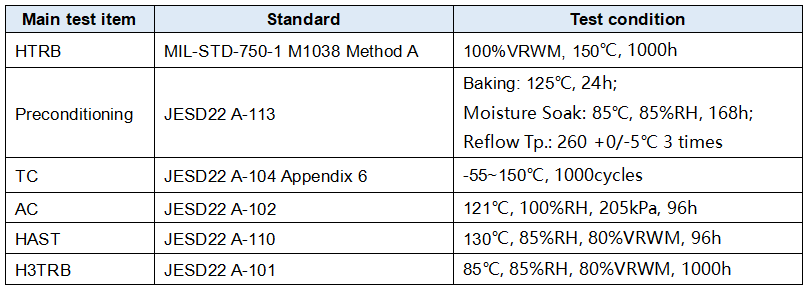

车规级TVS除了针对汽车应用环境有特殊的过压测试标准,在可靠性方面更要求需要通过AEC-Q101标准AEC-Q101 Failure Mechanism Based Stress Test Qualification for Discrete Semiconductors in Automotive Applications其中信赖性试验相比非车规级产品具有更加严苛的要求:

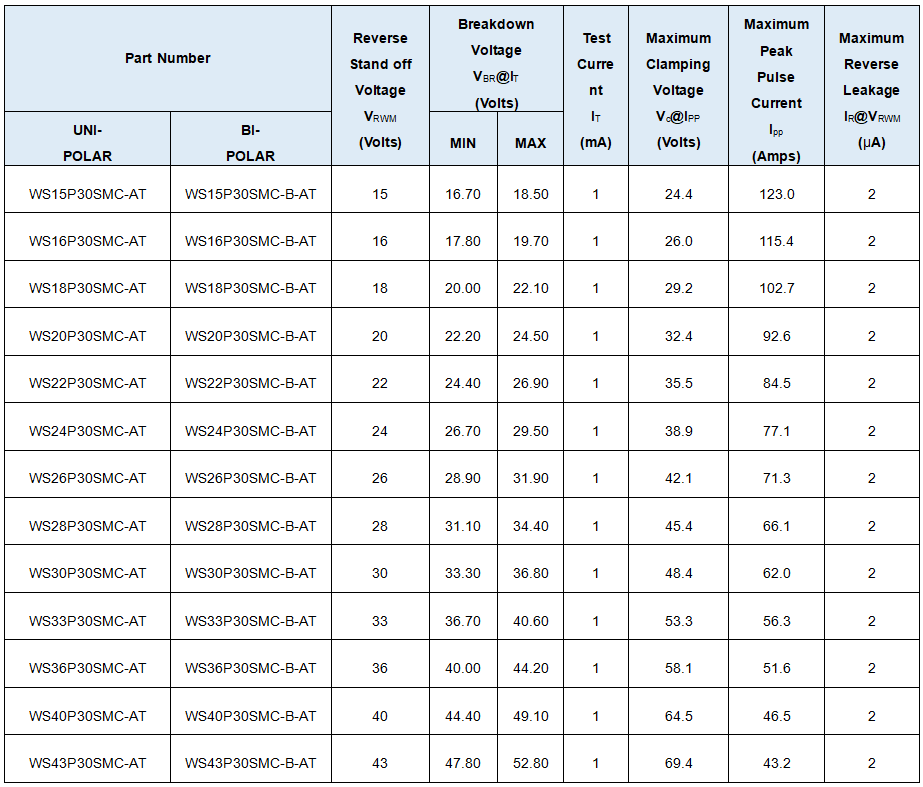

维安车规级TVS WSxxP30SMC(-B)-AT系列产品具有卓越瞬时过压能力,及优秀的AEC-Q101信赖性,车规级电路应用提供稳定可靠的安全防护。目前该系列产品电压覆盖汽车12V电源系统和24V电源系统,满足汽车客户广泛需求。该产品系列参数规格如下:

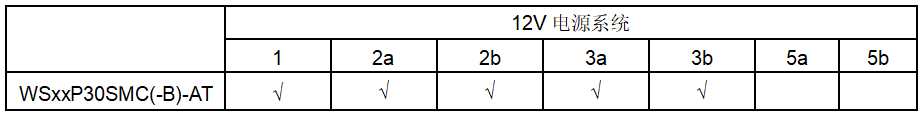

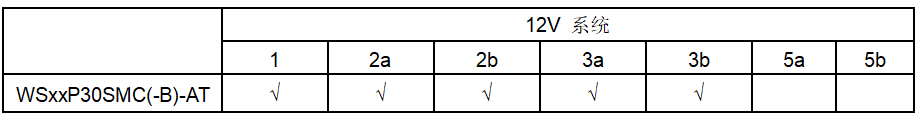

WSxxP30SMC(-B)-AT系列抗抛负载能力:
