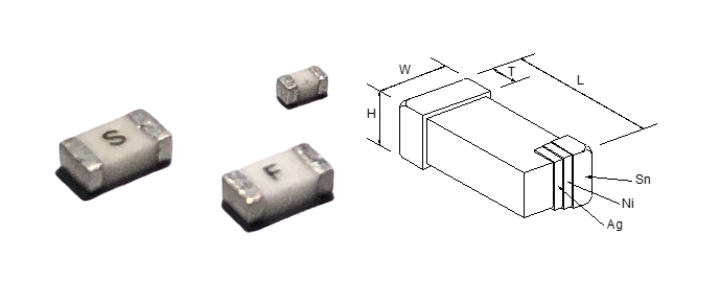

维安贴片保险丝实物图

贴片保险丝，与传统保险丝一样都是通过电流产生热量达到熔断的效果。保险丝串联在电路中，一般要求其电阻要小即功耗要小，当电路正常工作时，它只相当于一根导线，能够长时间稳定的导通电路；当电路中出现较大的过载电流（故障或短路）时, 导体发热且遵循Q=I²Rt，单位时间内产生的热量大于散发的热量，Fuse的整体温度就会增加，当熔丝温度达到其熔点时Fuse发生熔断，从而起到保护作用。详细工作原理如下：保险丝通电时，其自身电阻使得电能转化为热量使熔体发热，电流产生的热量又通过熔体、壳体向周围环境辐射，通过对流和传导等方式散发热量。当保险丝通过允许的工作电流时，散发的热量与产生的热量达到平衡，热量不会积聚于熔体使得熔体的温度升高，因此保险丝不会达到它的熔点而熔断。当保险丝通过的电流达到一定数值时，由电能转化的热量增多，散热速度跟不上发热速度，这些热量就会在熔体上逐渐积累，使熔体温度升高，当温度达到熔丝的熔点时，熔丝开始熔化并继续吸收热量进一步熔化变成液态，随后熔丝温度进一步升高到汽化点形成电弧，电弧是一种气体游离放电现象，电弧的强弱与电路的电压有关，电压越高电弧越强，保险丝的额定电压主要区别在于保险丝熔断时能承受的电路电压不同，保险丝不能用于高于其额定电压的电路中，因为电路电压高于保险丝额定电压时电弧不容易熄灭。另外，电弧的强弱还与电路中的电流有关，电流越大则电弧越强。如果不能及时将电弧熄灭，不仅无法切断电路，还可能烧毁电路中其它部件，从而导致火灾发生，造成事故。只有电弧熄灭后保险丝才真正切断电流，达到保护其它设备的目的。

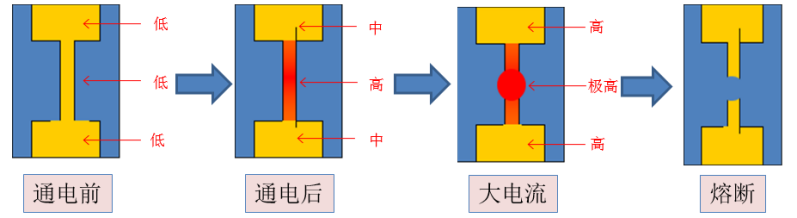

SMD FUSE熔断原理图

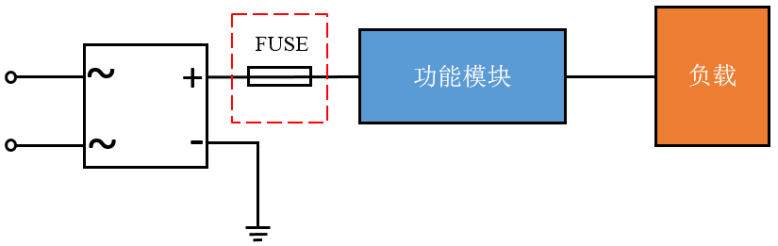

SMD FUSE在电路中的典型应用

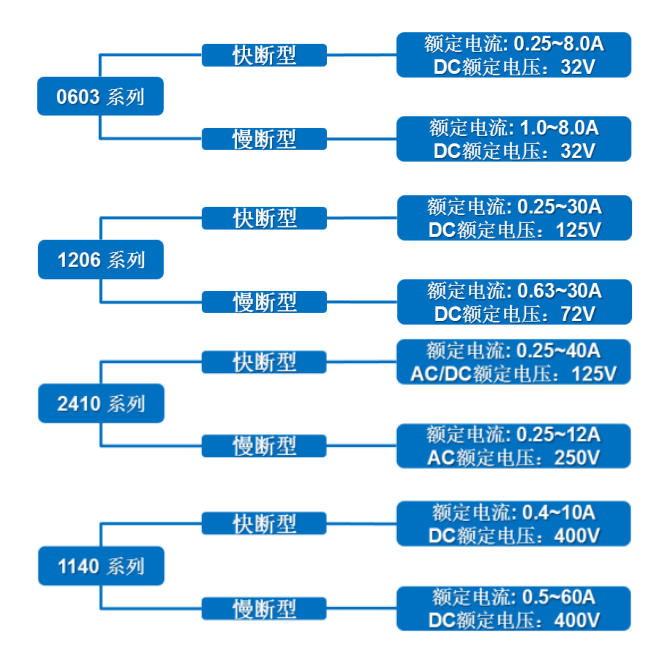

WAYON FUSE产品系列规格
